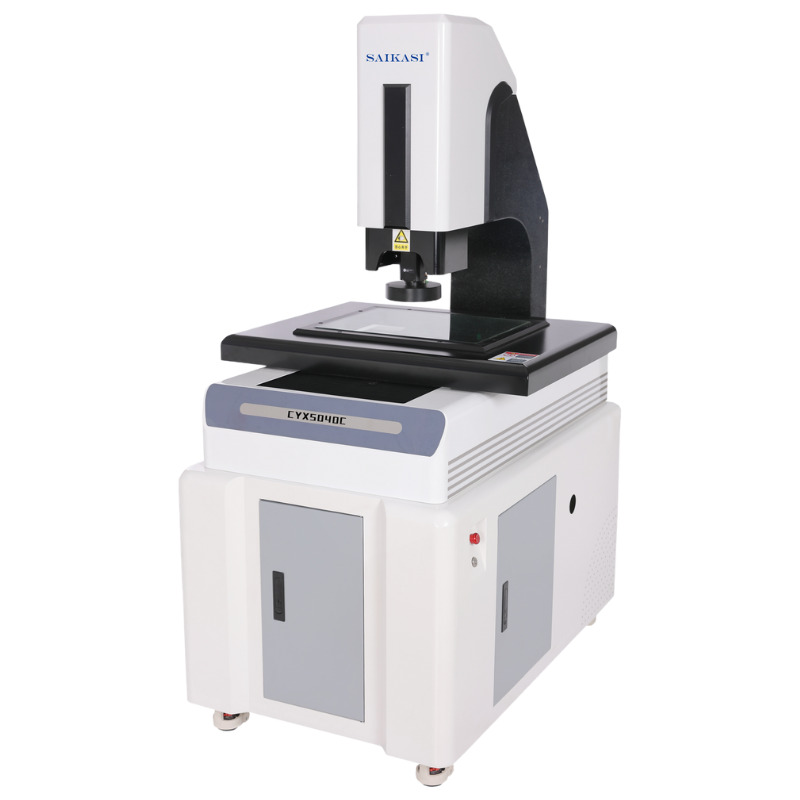

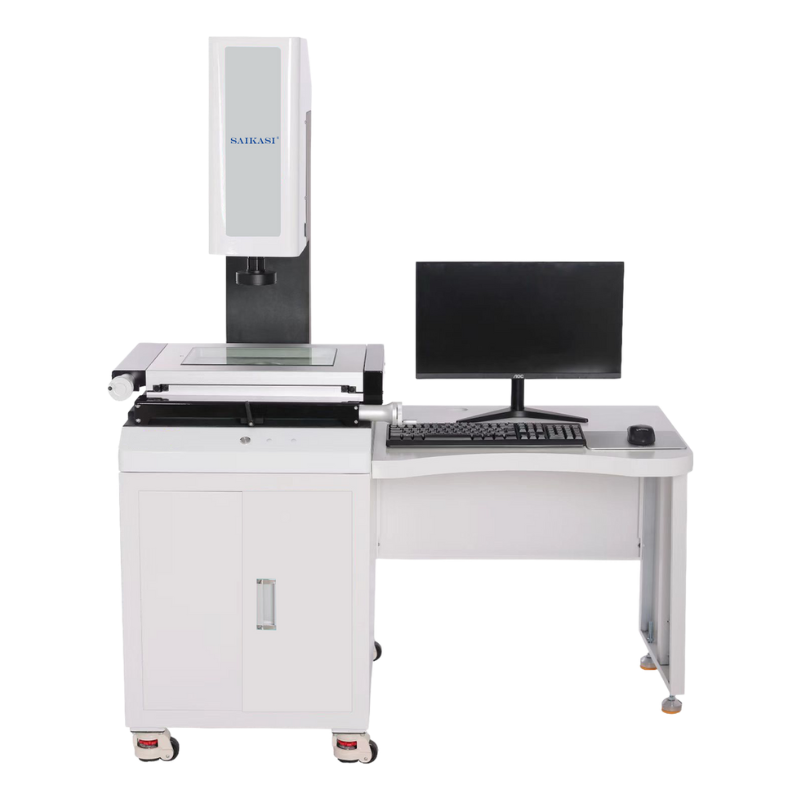

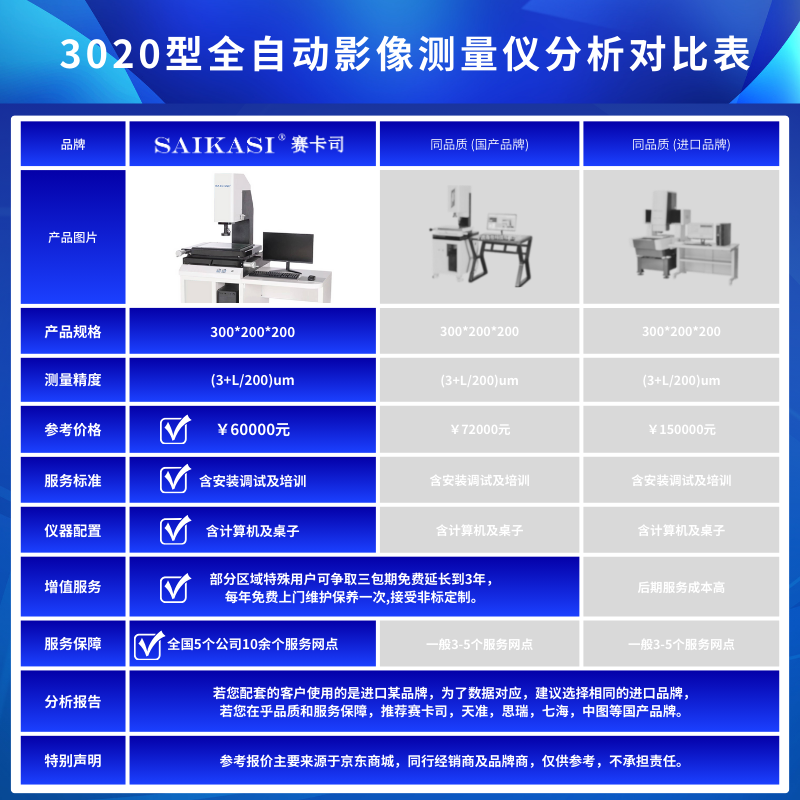

CYX系列 全自动影像测量仪
-
1、应用行业
影像测量仪的应用非常广泛，基本可以理解为能够看到的地方，都能够进行测量。
具体应用到的行业有：
机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
2、仪器原理
工作原理：利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。
3、技术参数介绍
项目型号 CYX3020C CYX4030C CYX5040C 有效测量行程(X轴×Y轴×Z轴) 300 mm×200 mm×200 mm 400 mm×300 mm×200 mm 500 mm×400 mm×200 mm 玻璃台面尺寸（mm) 328*228 428*328 553*443 Z轴实测高度（mm) ≤130mm X、Y轴线性精度 E=( 2.5+L/200 ) μm（L单位mm，指被测长度） Z轴坐标示值误差 E=(4.5+L/100)μm（L单位mm，指被测长度） 外形尺寸 640*846*1623 784*1046*1641 960*1296*1721 XY轴速度（mm/s） 500 Z轴速度（mm/s） 100 玻璃和承载重量 ≤25kg 影像系统 美国TEO 1/3彩色CCD 或 工业数字摄像机 光学镜头 连续变倍镜头，光学放大倍率0.7×-4.5×Ⅱ级 影像放大倍数 20-180× 光栅尺 0.5μm工业计量级精密光栅尺 照明系统 表面光五环八区LED冷光源，亮度程控微调；轮廓光圆形LED冷光源，亮度程控微调 运动控制 3轴CNC伺服控制系统（X、Y、Z） 机台底座、Z轴立柱 高精度花岗岩 仪器总重（KG） 290 340 430 软件 自主研发正版全自动测量测软件 数据输出 测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、
数据Word(doc格式)、Excel(xls格式)
数据导入 二维图形AutoCAD(dxf)) 电源 AC 220±5V、50Hz 使用环境 温度 20±2℃，湿度 35%-75%，振动小于0.002g，低于15HZ 4、配置清单
序号 项目名称 配置 1 玻璃 东莞铭思;高精度光学玻璃 2 相机 进口巴斯勒130W高清数字相机 3 镜头 全自动连续变倍镜头，光学倍率0.58X-7.0X（影像放大倍数20-235） 4 光栅尺 西班牙品牌进口法格高精度贴片光栅尺 5 光源 上光系统 赛卡司自主定制LED冷光源 5环8区表面光源 下光系统 赛卡司定制LED圆形轮廓光源 6 导轨 日本品牌THK高精度直线导轨 7 电机 日本品牌松下交流伺服电机 8 机台底座、Z轴立柱 高精度研磨大理石 9 软件 赛卡司全自动测量软件 10 传动方式 X、Y、Z 轴均采用台湾TBI丝杆或光杆 11 测量方式 镜头固定，工作台移动测量，3轴自动 12 操作方式 电脑编程、手操杆操控3轴均为可编程、程序自动控制； 13 电源 AC 220±5V、50Hz 14 建议使用环境 温度 20±3 ℃，湿度35%-65%，振动＜0.002g 15 机台控制器 联赢UWC4000P 16 软件加密锁 软件终身免费升级（可对接MS系统） 17 电脑 品牌电脑 I5配置以上 正版系统 18 设备桌子/电脑桌 定制影像仪电脑桌 19 自动影像仪专用操控杆 专用遥控手柄一只 4、软件功能
测量软件基本功能：
● 笛卡尔坐标/极坐标转换 ● 绝对/相对/工作坐标转换
● 公/英制转换 ● 度/度分秒转换
● 点/点群 ● 三点/多点求圆及弧
● 两点/多点求线 ● B-spline线
● 两点间的距离 ● 两线间的平均距离
● 点线间的距离 ● 两圆心距离
● 圆线距离 ● 两线间的夹角及交点

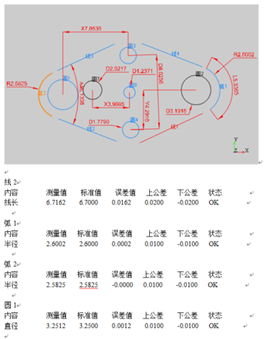

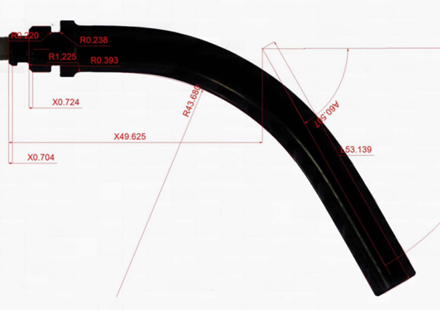

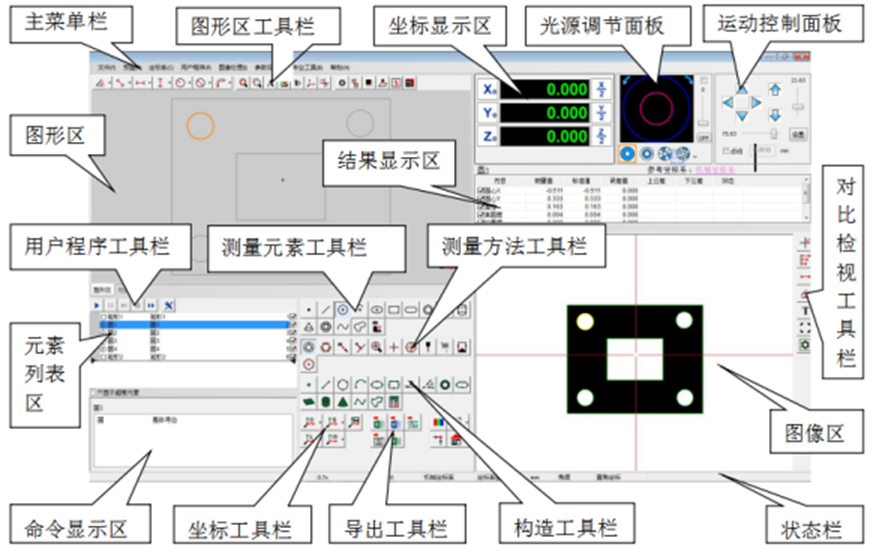

5、软件界面参考图

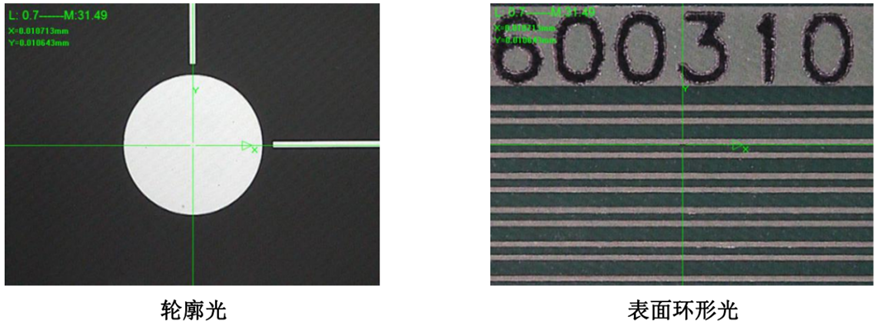

5.1 光源控制

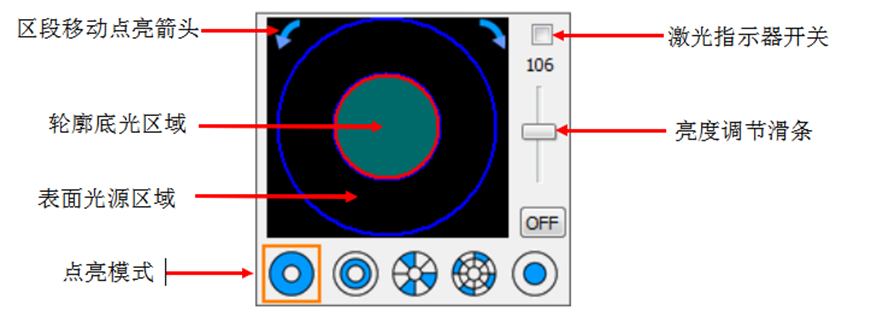

全电脑控制光源，点击选择灯光的开关，拖动滑条控制灯光的明暗强度；并可在编程过程中任意调节开头及明暗，录入程序；上光源四相的灯光皆可独立控制开头、明暗，达到任意方向对被测物打光，增加机器适应性能。

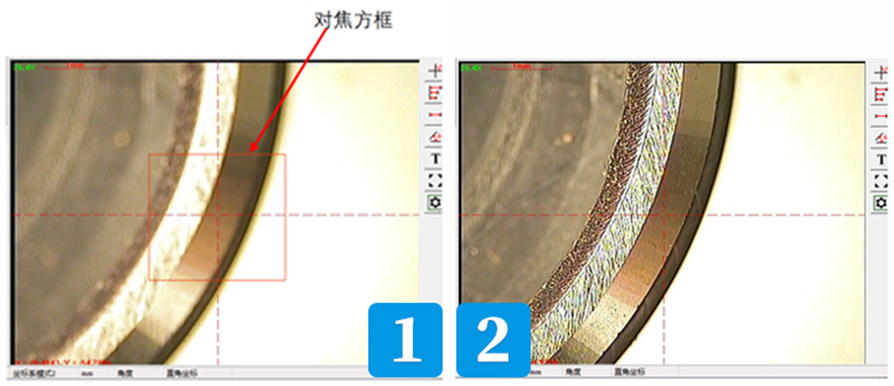

5.2 对焦：由电脑自动判定对焦面，以保证每次对焦的精准度，减少人为判定产生的误差，提高对焦的重现性，使对焦后影像达到最佳，从而也提高后续测量的精度，且可在编程过程中插入自动对焦，消除批量产品可能出现的高度差，并录入程序。
5.3 光源：LED冷光源，避免被测物体受热变形，使用寿命长。

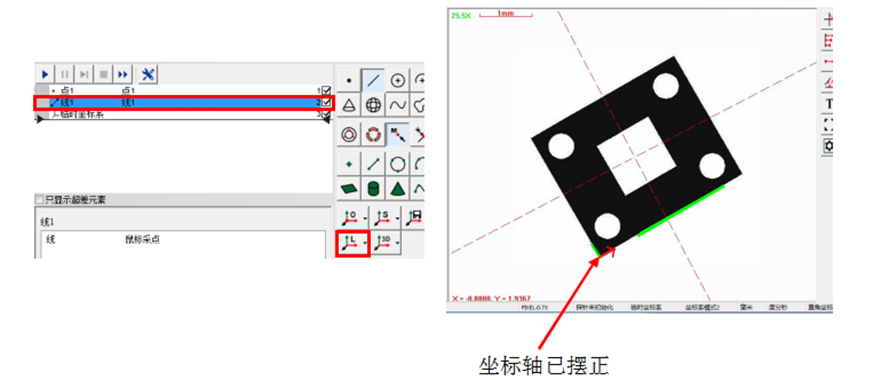

5.4 坐标功能：量测工件时无需手动调节摆直，软件提供坐标平移、旋转、摆正。
5.5 标注功能：直接在影像及几何区标注/移动尺寸，点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
5.6 自适应功能：可调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
5.7 自动捕捉：利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

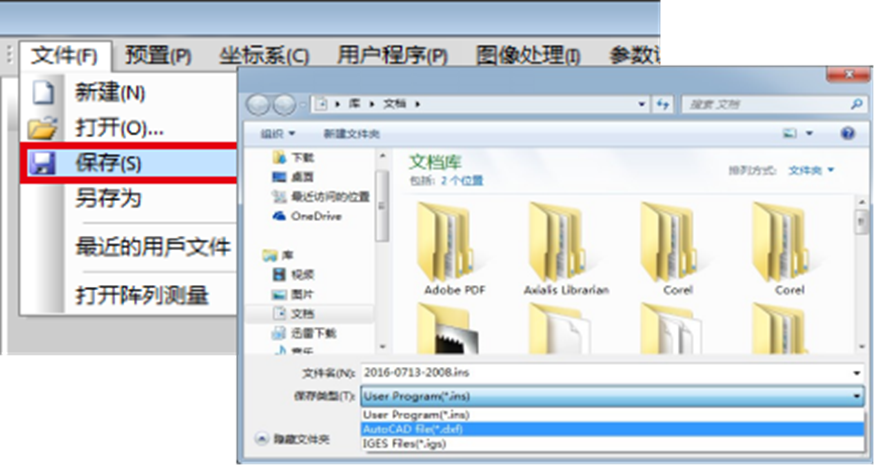

5.8 测绘功能：机械图形直接输出.dxf格式，实现2.5D抄数功能 ，与AutoCAD、Pro/e、UG等其它软件无缝联接。

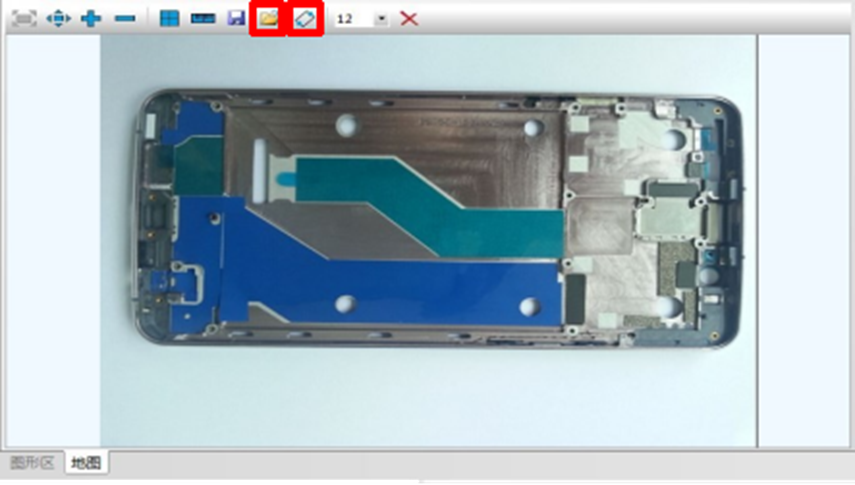

5.9 拍照功能：量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

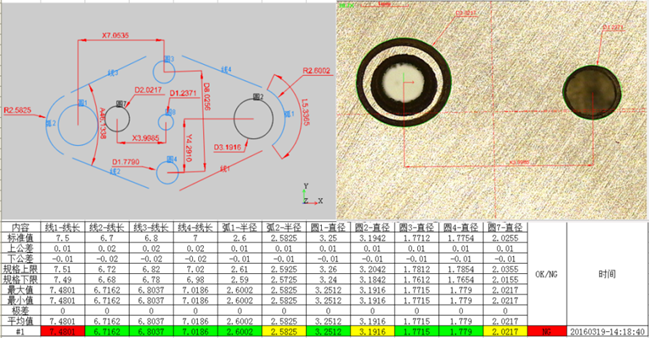

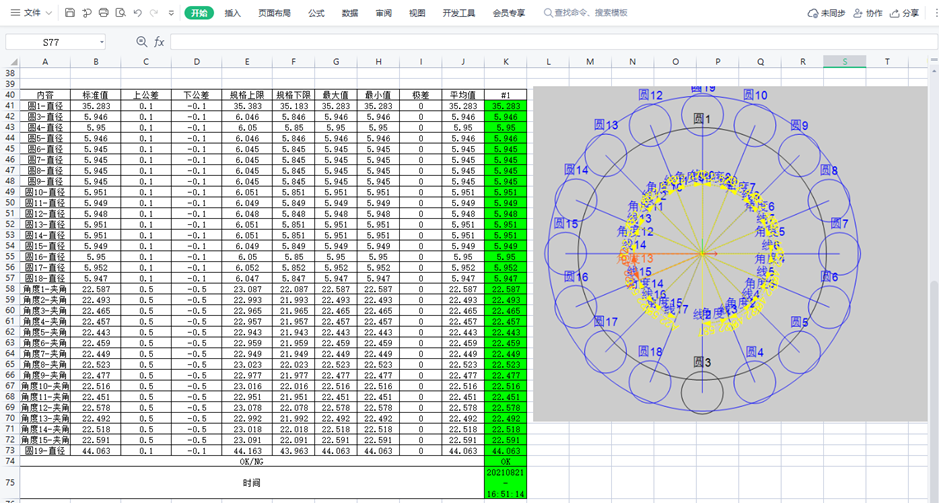

5.10：测量报告：对测量数据可设定公差，自动判断，选择需要的测量数据，生成标准的WORD、EXCEL 图表报告。
5.11：编程功能：操作方便的自学习教导式编程软件，程序可重复执行。
5.12：SPC功能：独立的SPC软件，直接读取测量数据，进行数据分析，得到所需的管制图、制程能力指数，生成标准的WORD、EXCEL 图表报告。
5.13：对比功能：程式可直接输入.DXF文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。
5.14：形位公差：提供平面内直线度、圆度、角度分析，进行有效之品质检验。
5.15：机台校正：X、Y、Z三轴皆可进行非线性精度补偿，X、Y轴可进行面阵补偿，提高机台示值精度，使测量更精准。
5.16：手操杆：自动影像仪配有专用手操杆，操作方便快捷；
5.17：三维测量功能：Z轴方向可满足产品的高度测量要求。
-
