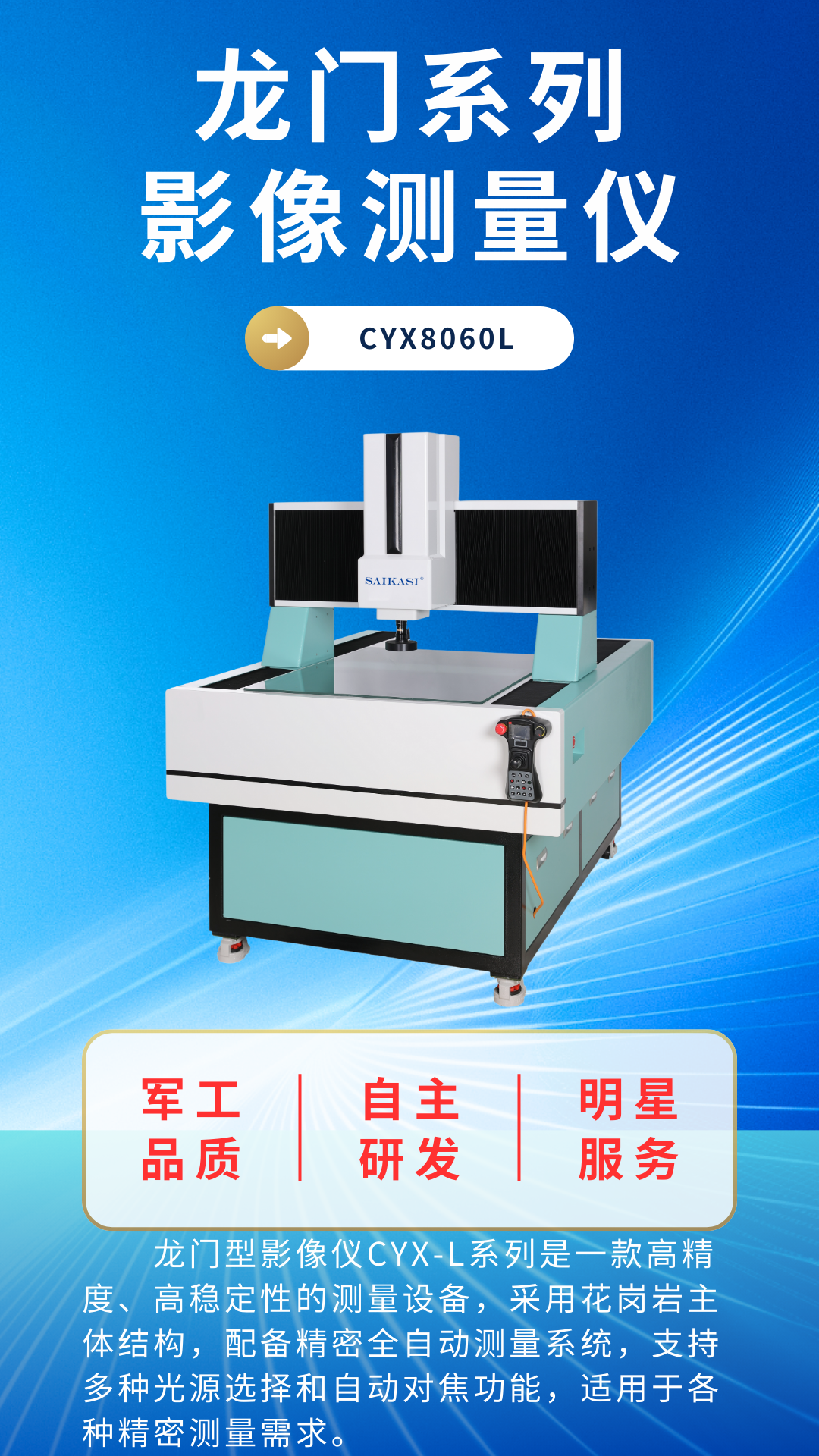

SAIKASI/赛卡司 CYX-L系列龙门式影像仪
-
一、产品介绍
CYX系列影像仪是利用表面光或轮廓光照明后，经变焦距物镜通过摄像镜头，摄取影像再通过S端子传送到电脑屏幕上，然后以十字线发生器，在显示器上产生的视频十字线为基准，对被测物进行瞄准测量，并通过工作台带动光学尺，在X、Y方向上移动由多功能数据处理器进行数据处理，通过软件进行计算完成测量。
它是在测量投影仪的基础上进行的一次质的飞跃，它将工业计量方式从传统的光学投影对位提升到了依托于数位影像时代而产生的计算机屏幕测量。
二、产品应用
影像测量仪的应用非常广泛，基本可以理解为能够看到的地方，都能够进行测量。
主要应用于机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。

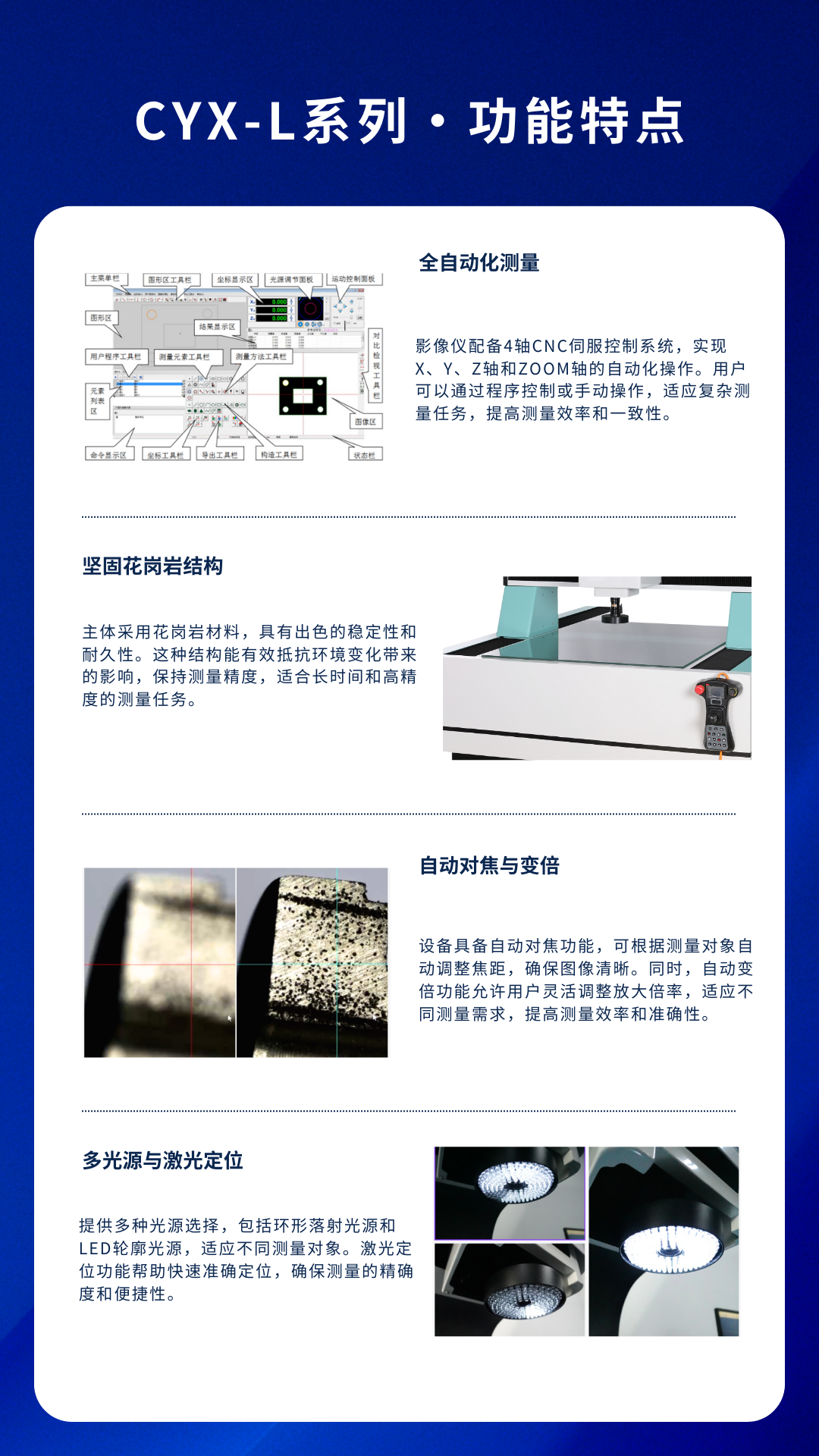

三、产品特点
-
采用非接触式光学测量，不损伤被测产品；
-
新版CNC 软件，软件程式控制批量检测物件，可输出数据报表，软件可自定义公差，自动判定OK/NG；
-
配有专用的全自动测量仪测量软件，可自动24小时不间断自动重复测量，大大提高测量工作效率。
-
采用花岗石机身，机台稳定，外观简洁大方；

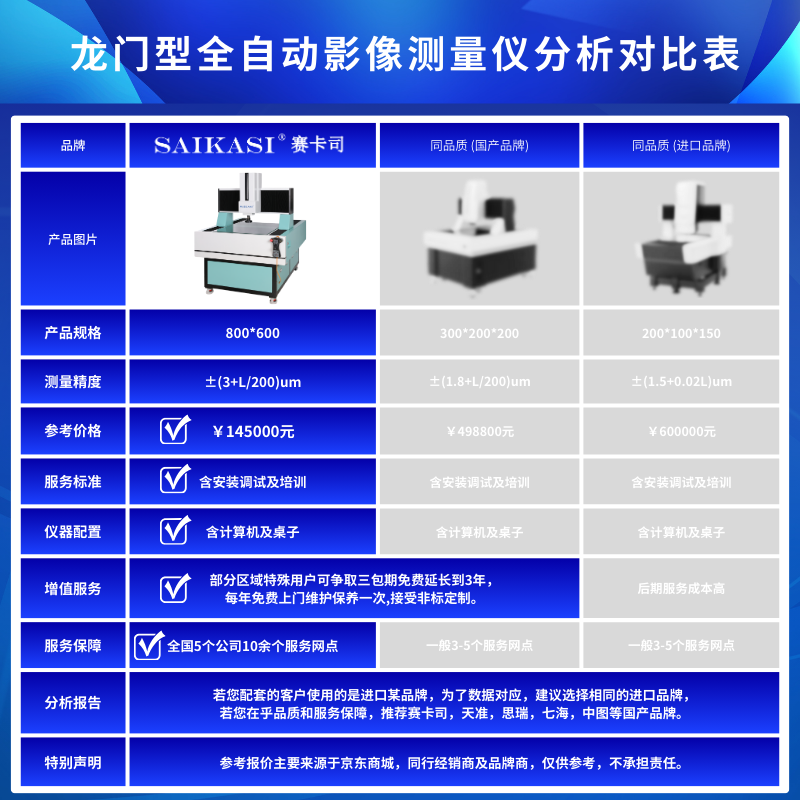

四、技术参数
型号 CYX6050L CYX8060L CYX1210L 有效测量行程(X轴×Y轴×Z轴) 500 mm×600 mm×200 mm 600 mm×800 mm×200 mm 1000 mm×1200 mm×200 mm Z轴实测高度（mm) ≤130mm X、Y轴线性精度 ≤( 3.0+L/200 ) μm （L单位：mm） ≤( 4.0+L/200 ) μm （L单位：mm） Z轴坐标示值误差 ≤(5+L/150)μm （L单位：mm） 外形尺寸 1450*1100*1700 1650*1200*1700 2300*1800*1800 XY轴速度（mm/s） 500 Z轴速度（mm/s） 100 玻璃和承载重量 ≤60kg ≤50kg 影像系统 美国TEO 1/3彩色CCD 或 工业数字摄像机 光学镜头 自动变焦、自动变倍镜头，光学放大倍率0.7×-4.5×连续变倍 影像放大倍数 20-150× 光栅尺 0.5μm Renishaw贴片式光栅尺 照明系统 表面光五环八区LED冷光源，亮度程控微调；轮廓光圆形LED冷光源，亮度程控微调 运动控制 4轴CNC伺服控制系统（X、Y、Z、Zoom） （镜头自动变倍属于选配功能） 机台底座、Z轴立柱 高精度花岗岩 仪器总重（KG） 1800 2400 3500 软件 定制专业版全自动测量测软件 数据输出 测量数据Word(doc)、Excel(xls)、物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)、
数据Word(doc格式)、Excel(xls格式)
数据导入 二维图形AutoCAD(dxf)) 电源 AC 220±5V、50Hz 建议使用环境 温度 20±2℃，湿度 35%-75%，振动小于0.002g，低于15HZ 五、配置清单

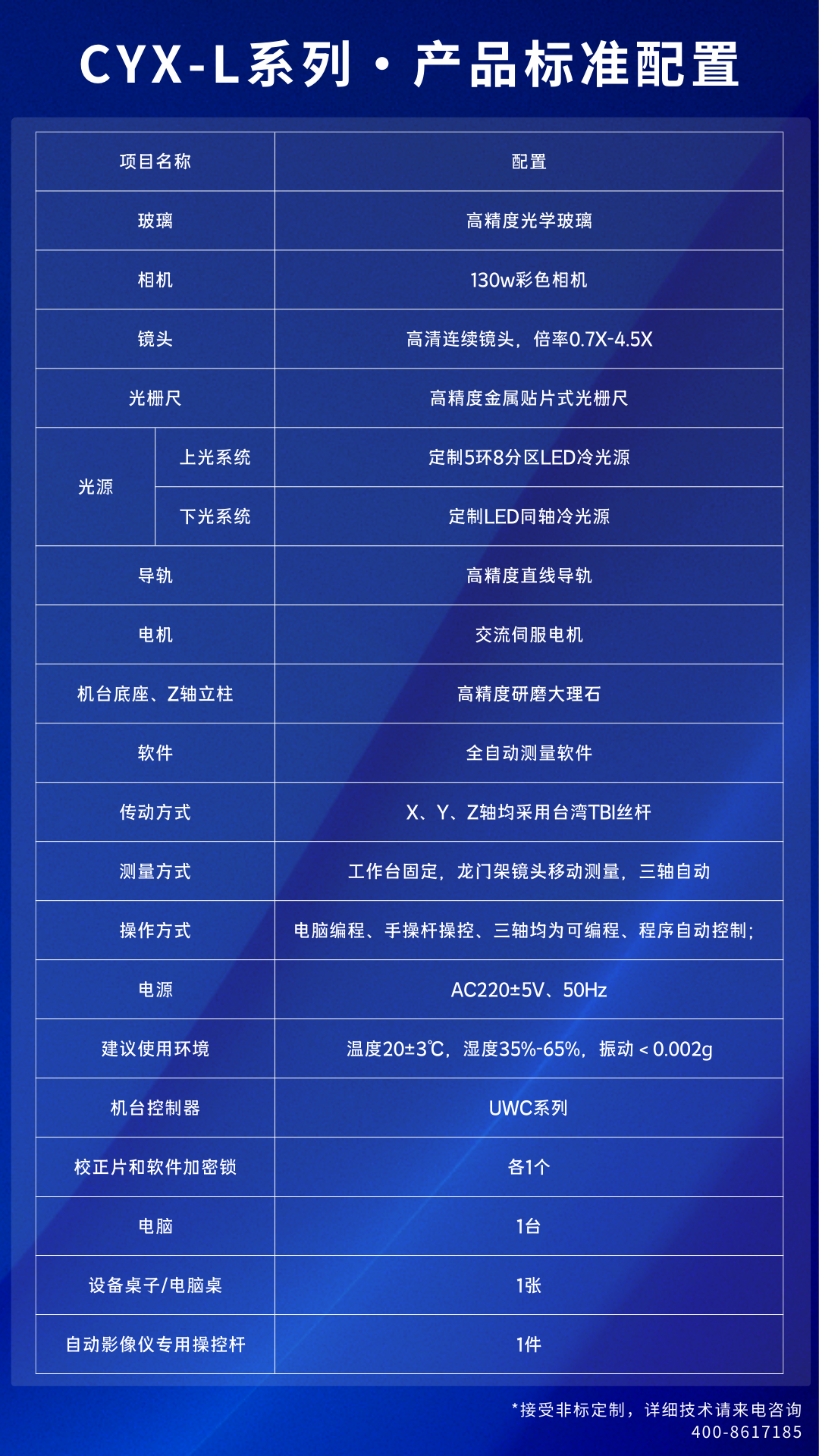

项目名称 配置 玻璃 东莞铭思;高精度光学玻璃 相机 美国TEO 高清彩色 CCD 或 海康威视数字相机 镜头 香港 PMS 连续变倍镜头，自动对焦，光学倍率0.7X-4.5X 光栅尺 英国RENISHAW金属贴片式光栅尺,分辨率 0.5μm 光源 上光系统 赛卡司自主定制联赢 5环8分区LED冷光源 下光系统 赛卡司定制联赢LED同轴冷光源 导轨 台湾HIWIN高精度直线导轨 电机 松下伺服电机，定位精度： 0.001mm 机台底座、Z轴立柱 高精度济南大理石 00 级 软件 全自动测量软件 智能测量仪测量软件 传动方式 X、Y、Z 轴均采用丝杆驱动的型式 测量方式 工作台固定，龙门架镜头移动测量，三轴自动 操作方式 电脑编程、手操杆操控、三轴均为可编程、程序自动控制； 电源 AC 220±5V、50Hz 建议使用环境 温度 20±3 ℃，湿度35%-65%，振动＜0.002g 机台控制器 联赢UWC系列 玻璃校正片 1片 电脑 1台 设备桌子/电脑桌 1张 自动影像仪专用操控杆 1件 六、应用案例
-
