粗糙度轮廓仪CLK系列
-
一、测量原理
该仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
二、测量功能
（一） 轮廓仪功能
-
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
-
夹角：包含水平角、垂直角、夹角
-
位置公差：包含平行度、垂直度
-
形状公差：包含直线度、凸度、圆弧轮廓度
-
辅助生成：包含辅助点、辅助线、辅助圆
（二）粗糙度功能
粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO
波纹度分析：wt，wa，wp，wv，wq，wc，wku，wsk，w，wx，wz，wsm，wdc，wte，wmr，Aw，c（wmr）wmr（c），wdq
粗糙度分析：Ra、Rq、Rz、Rp、Rt、Rsk、Rsm、Rc、Rz(DIN)、R3z、Rz(jis)、Rpmax、Rpm、Rku、Rdq/R△q、RδC、Mr1、Mr2、Rpk、Rvk、Rk、Rdc、A1、A2、Rx、AR、Rpc、Rmax、Rz-ISO、4um、Ry
波纹度分析：Wt、Wa、Wp、Wv、Wq、Wc、Wku、Wsk、W、Wx、Wz、Wsm、Wdc、Wte、Wmr、Aw、C(Wmr)、Wmr(C)、Wdq/W△q
原始轮廓分析：Pt、Pa、Pp、Pv、Pq、Pc、Pku、Psk、Pdq/p-q、Psm、Pdc、Pmr(c)、Pz、Pmr、C(pmr)
三、仪器亮点
-
实现一次测量 粗糙度、波纹度、轮廓同时分析，且不需要更换测针；
-
效率高，一次测量，可分析工件不同区域粗糙度，波纹度；
-
深孔、深槽部位的粗糙度、波纹度也可测量；
-
X轴采用直线导轨，无磨损，精度高，寿命长；
-
简易的测针更换设计，一次安装，无需校正；
-
软件支持中英文一键切换 ；
-
支持win7、win10系统 ；
-
软件标注与CAD标注一样；
-
DXF格式文件导入、导出，可定制CAD格式导出；
-
连续标注、基准标注、支持任意插入点；
-
图形自由旋转及坐标自由旋转；
-
原始数据按时间自动保存，便于多次标注及查找；
-
具有测针自动接触、自动抬起、自动回退功能；
四、技术规格

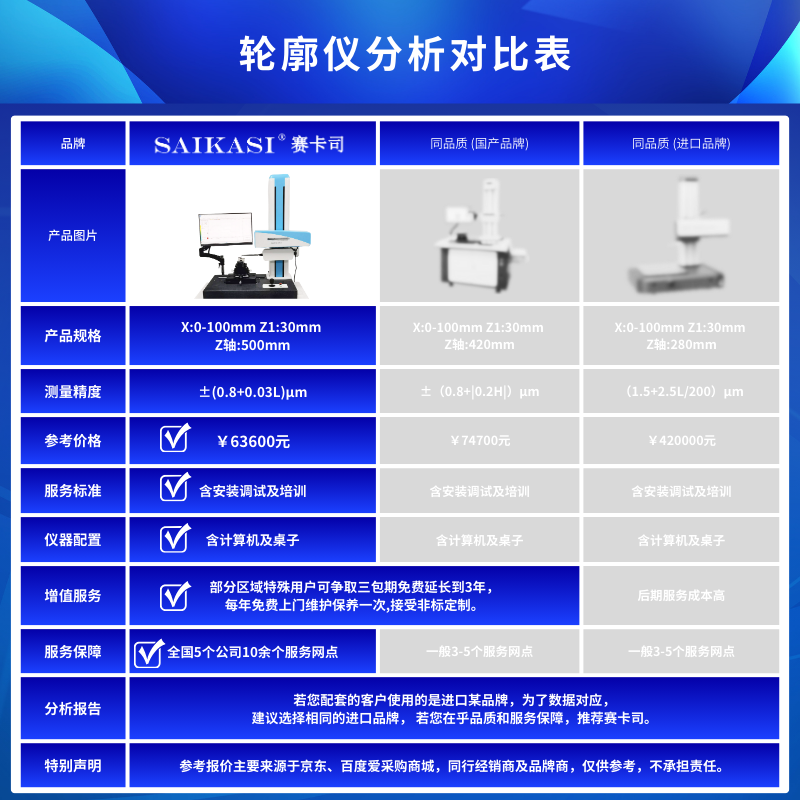

型号 CLK8020 CLK100 CLK120 CLK150 CLK200 测量范围 X轴 80mm 100mm 120mm 150mm 200mm Z1（传感器） 20mm 30mm 30mm 30mm 30mm 高度 300mm 400mm 400mm 400mm 400mm 最小内孔 30mm (换小测针可测更小内径) 轮廓测量 X轴（L=X轴移动导轨距离） ±(1.0+0.03L)μm Z1轴（H=Z1轴方向测量高度） ±(0.7+|0.05H|)μm 角度 ≤±1′,角边取样长度不少于5mm 粗糙度测量 示值误差 ±5% 示值稳定性 ≤±7% 测量重复性 ±3% 评定长度 λc×3、4、5、6、7 截止波长 0.025、0.08、0.25、0.8、2.5、8mm X轴横导轨 直线度 1.0μm /100mm 分辨率 0.01μm 驱动方式 电动 半径R测量精度 R≤10mm ±1.0μm 10mm≤R≤25mm ±1.0+(R/12))μm 25mm≤R≤300mm ±1.0+(R/8))μm 300mm≤R ±1.0+(R/4))μm Z1轴传感器 类型 光栅传感器 分辨率 0.01μm 驱动方式 电动 爬坡角度 上升77度 下降88度 测量速度 采集速度 0.2mm/s,0.5mm/s,2m/s (自定义1-5mm) 运动速度 高中低三挡 立柱 最大移动速度：15mm/s； 最小移动速度：0.2mm/s 精密调整工作台 X轴 X轴水平倾斜调整范围：±25° Y轴 Y轴方向调整范围：±10mm Z轴 Z轴回转可调360度（带微调装置） 承载重量 最大承重 125KG；可根据工件大小配置不同工装 图形放大 图形显示 可任意缩小、放大，鼠标中键可拉动任意位置 电源 AC 220V±10% 50Hz 环境要求 安装地点无明显振源，温度：10～30℃；相对湿度：＜85% 地线 单独地线 五、配置清单
配置清单 序号 名称 数量 备注 序号 名称 数量 备注 1 主机机架 1套 含大理石台面 17 说明书 1套 2 电动立柱 1套 18 大平工作台 1套 3 直线导轨 1套 19 角度旋转台 1套 4 空气过滤系统 1套 20 精密平口钳 1套 5 光栅传感器 1套 21 工具箱 1套 6 计算机 1套 22 标准测杆 1套 Φ8*150mm 7 显示器 1套 23 单切面测针 2根 Φ3*24mm 8 鼠标键盘 1套 24 金刚石尖测针
（粗糙度专用）
1根 R5μm
Φ3*20mm
9 电器控制盒 1套 25 仪器盖布 1套 10 数据连接电缆 1套 选购件 11 电源连接线 1套 26 尖测针 1 Φ2*24*24 12 陶瓷标准球 1套 27 尖测针 1 Φ3*24*24 13 标准块规 1套 28 单切面测针 1 Φ2*24mm 14 显示器支架 1套 29 单切面测针 1 Φ3*24mm 15 彩色打印机 1套 30 测杆
（针孔2mm）
1 Φ2*Φ8*150mm 16 出货资料 1套 -
